Bonjour,

Dans le Haut-Doubs, entre les lacs de Remoray et de St-Point que traverse le Doubs naissant, se situe un petit village, Labergement Ste Marie.

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0000

Nous avons rendez-vous à:

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Logo

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Carte_001

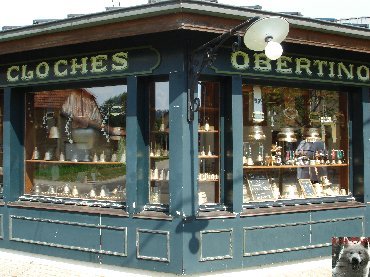

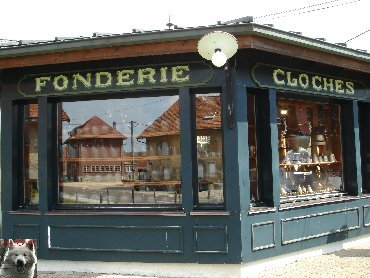

Au bord de la route, un bâtiment hexagonal attire l'attention.

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0002 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0003

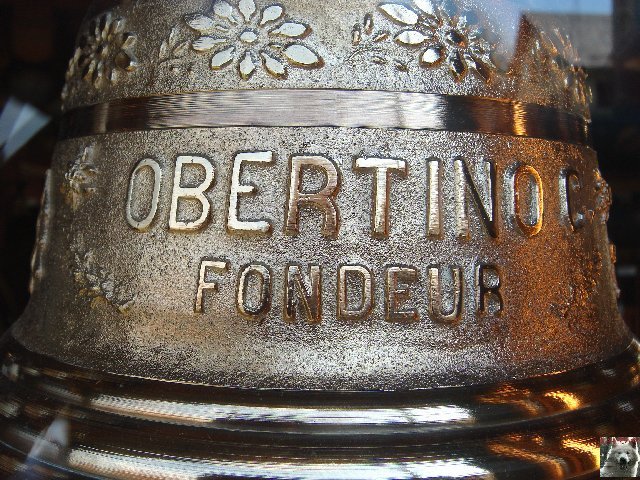

Nous sommes arrivés.


La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0001

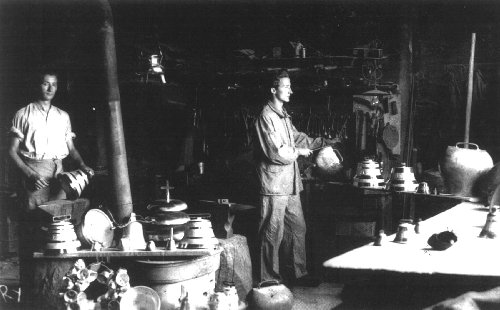

C'est dans la première partie du XIX ème siècle, sans doute vers 1834, que Charles Obertino dont la famille de fondeurs est originaire de la ville de Sparone en Italie, s'installe à Labergement Ste Marie pour y édifier une fonderie de "clarines"

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0004

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0005

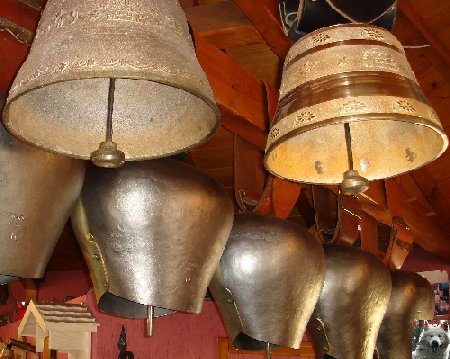

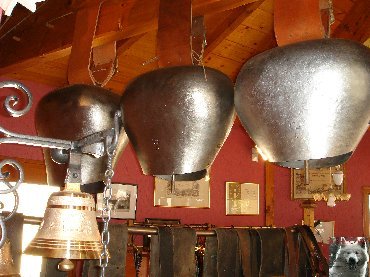

Tout d'abord, sachons bien de quoi nous allons parler. Parmi les cloches utilisées pour les bovins il y a deux catégories principales:

- les toupins, ou sonnailles, ce sont des cloches en acier forgé et riveté; elles sont au deuxième plan sur la photo.
- les clarines, ou clochettes sont réalisées en bronze (au premier plan sur la photo), elles sont fondues dans des moules.

La Maison Obertino ayant abandonné la fabrication des sonnailles, nous allons nous intéresser aux clochettes.

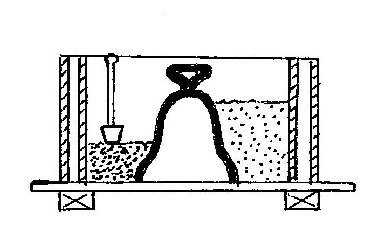

La première opération est la fabrication du moule, unique pour chaque cloche, puisqu'il est détruit après le démoulage. Les artisans utilisent un châssis métallique rond en deux parties.
Un modèle en bronze ou en aluminium est placé dans une moitié du châssis. Du sable silico-argileux est tassé, serré autour du modèle et de la boucle du collier. Cette opération importante conditionne la peau des clarines.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0006

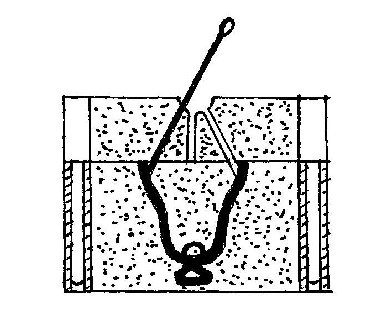

On retourne cet ensemble. La seconde partie du châssis est fixée sur la première, puis le sable est tassé à l'intérieur de la cloche où l'on a placé l'anneau porte battant.
Il faut alors creuser l'entonnoir de coulée et percer dans le sable les jets de coulée et des évents pour évacuer l'air chassé par le bronze en fusion.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0007

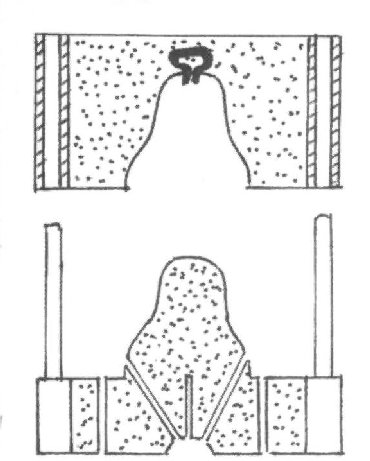

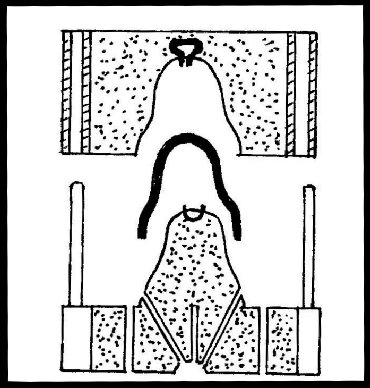

Le moule est ouvert, par séparation des deux moitiés du châssis. Le modèle métallique est retiré. Il reste un moulage creux correspondant à l'extérieur de la future cloche et un moulage en relief correspondant à l'intérieur de celle-ci.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0008

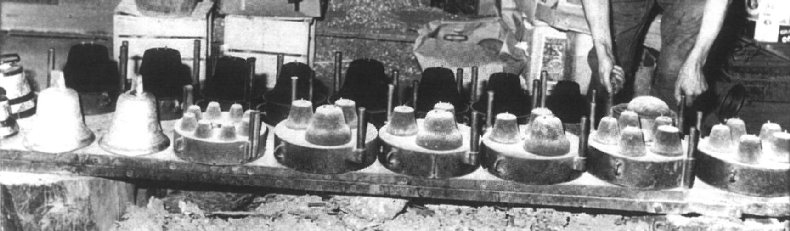

Une rangée de moules ouverts.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0009

Les décors, les noms, la signature de la fonderie sont imprimés dans le sable de la partie creuse avec délicatesse et précision.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0010

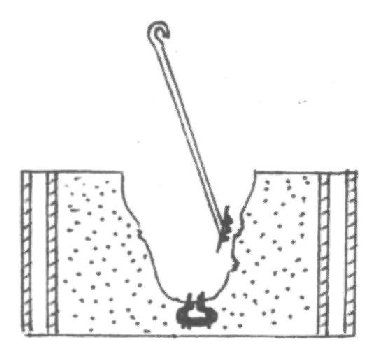

Application des inscriptions à l'intérieur du moule.
Au premier plan les outils portant les lettres.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0011

Le moule est refermé par fixation solide des deux morceaux du châssis.
Le sable a eu le temps de sécher à l'air.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0012

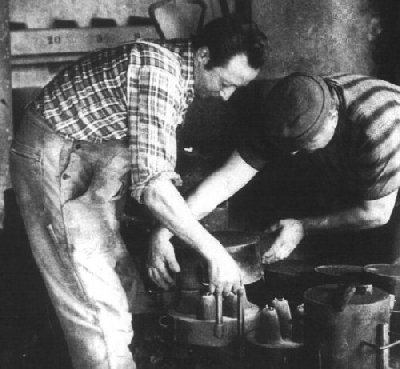

Il reste à l'intérieur du moule, entre les deux surfaces de sable, un vide, une empreinte correspondant à la place du modèle retiré. C'est là que va pénétrer l'alliage liquide en fusion pour former une nouvelle clarine.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0013

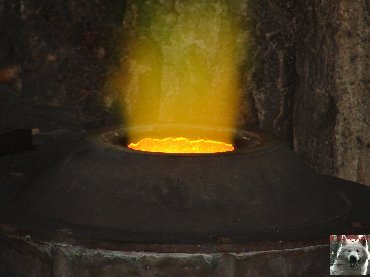

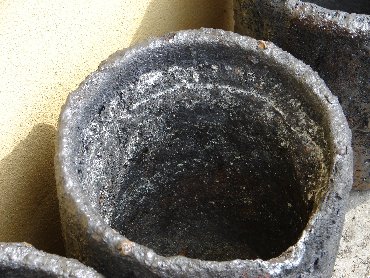

Dans un creuset en graphite, dans un four chauffé à 1300°C,
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0014 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0015

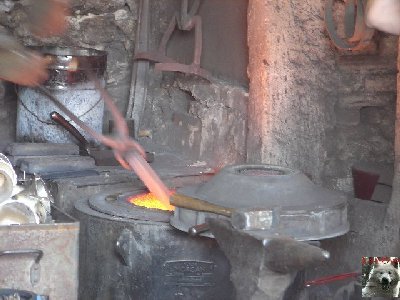

On prépare le bronze (alliage de cuivre et d'étain - 18 à 22% d'étain).
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0015a

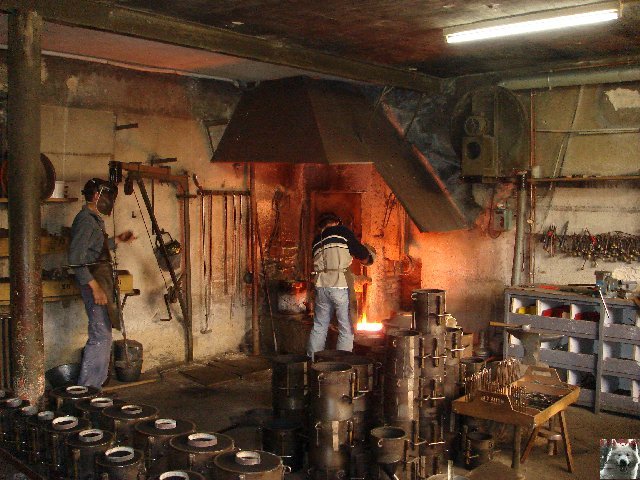

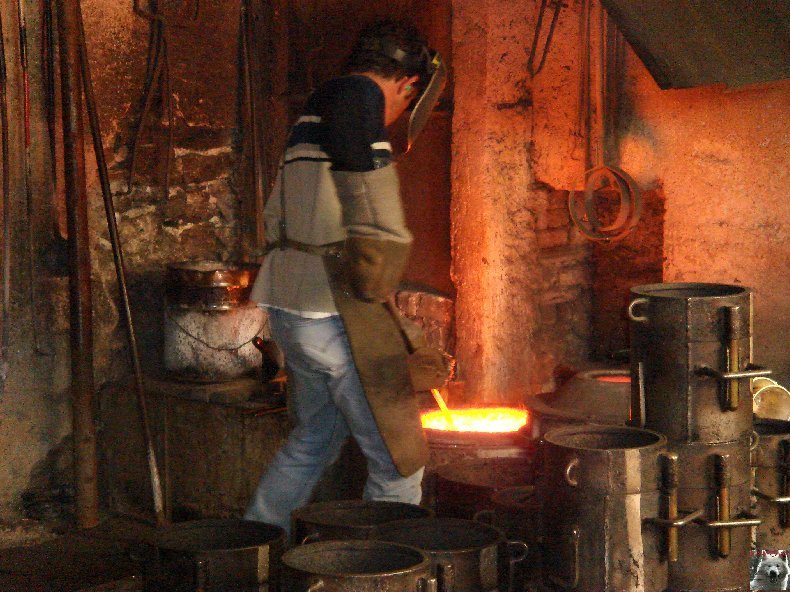

Les impuretés remontant à la surface du métal en fusion, sont retirées à l'aide d'une grande louche.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0016


La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0016a


Les moules sont en attente, on va y fixer l'entonnoir de coulée.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0017 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0018 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0019

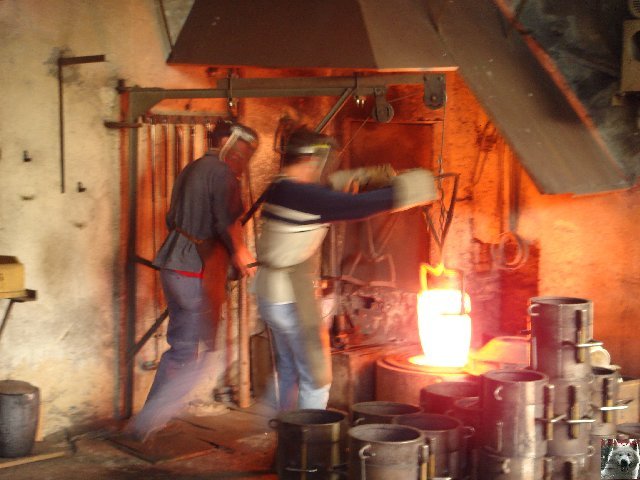

Le grand moment est arrivé, on extrait le creuset du four.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0020

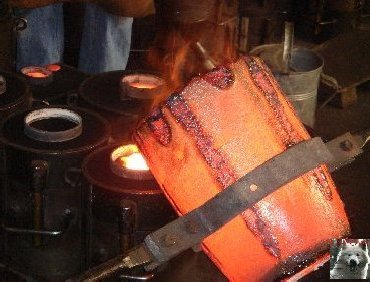

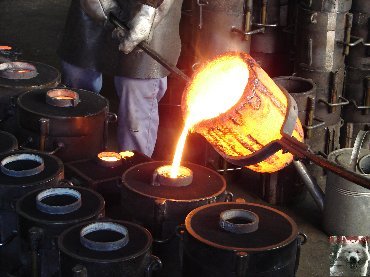

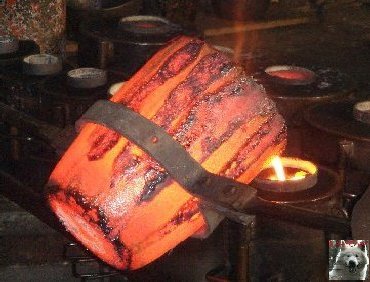

La température de l'alliage est de 1300°C, toutes les précautions doivent être prises pour la manutention.

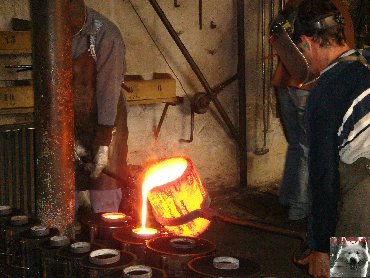

C'est grâce à un brancard (sorte d'anneau muni de deux longs manches) que deux personnes peuvent saisir le creuset et verser le métal en fusion dans les entonnoirs des moules alignés.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0021 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0022

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0023 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0024

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Cam_01

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Video_01_01

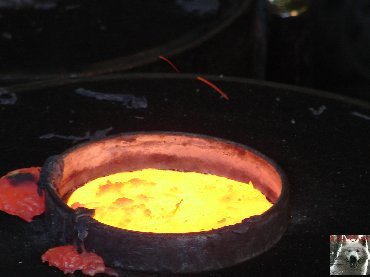

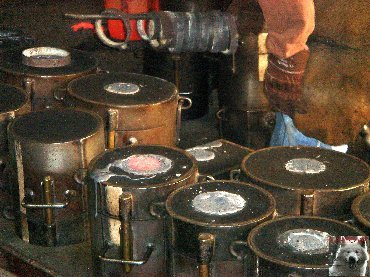

Et puis la coulée achevée, il ne reste plus qu'à laisser refroidir.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0025 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0026

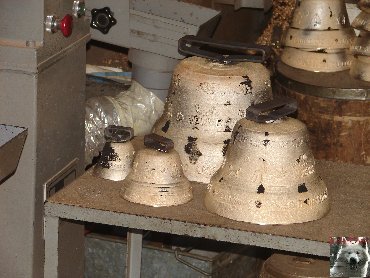

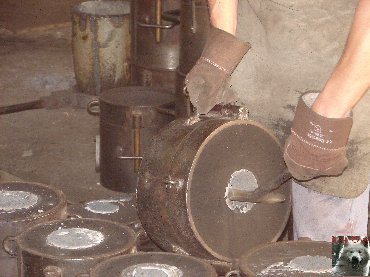

Après plusieurs minutes, les châssis sont ouverts, les moules cassés, le sable recueilli pour être utilisé à nouveau, et les cloches apparaissent brutes de fonderie.

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0027 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0028

Il ne reste plus qu'à exécuter les opérations de finition.

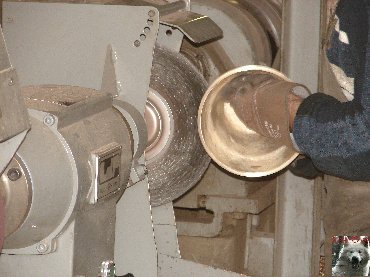

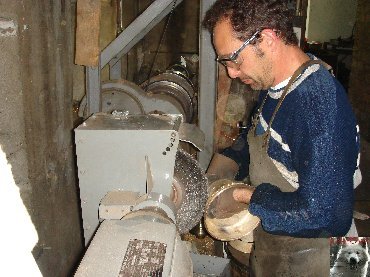

Le fondeur teste la résonance des cloches, puis celles-ci sont brossées, meulées et polies au tour. L'artisan enlève de la matière sur certaines parties de la clarine afin de leur donner de la brillance.

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0029 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0030

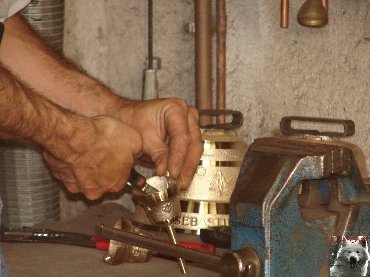

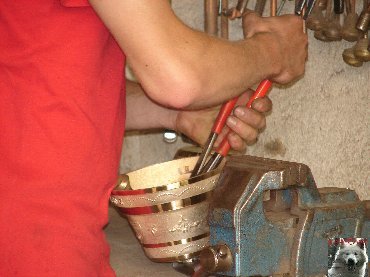

Pour donner de la voix à la clochette, Il faut fixer le battant en laiton
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0031 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0032

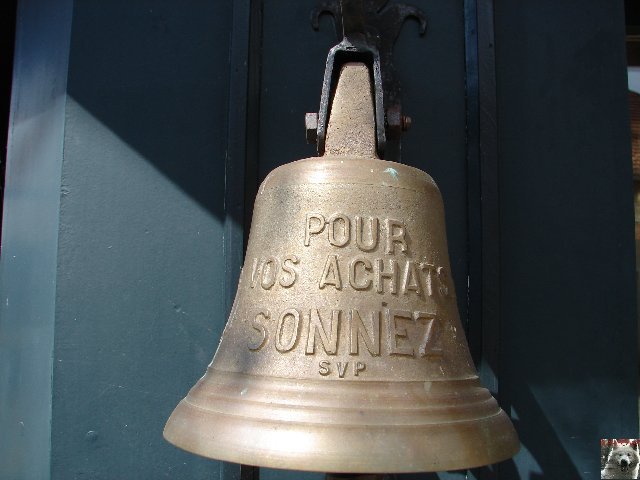

Et pour les cloches dites d'appel, sur lesquelles sera fixée une chaînette en acier à tirer pour s'annoncer, il reste à réaliser le forgeage du support à partir d'un fer plat.
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0033 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0034 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0035

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0036

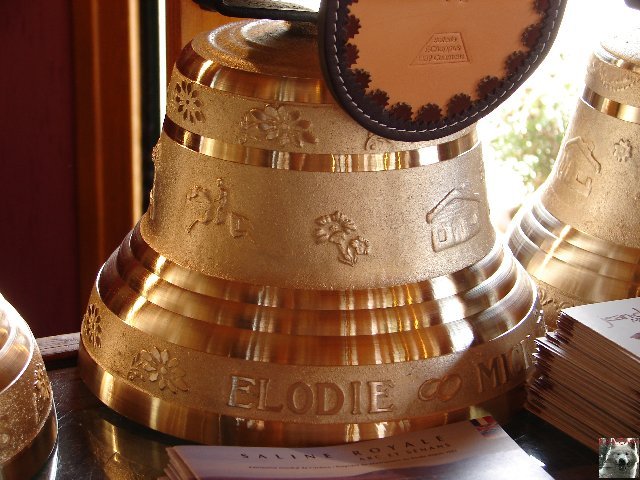

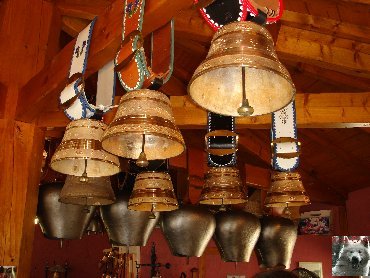

Acheter, c'est ce que vous pouvez faire dans le bâtiment hexagonal, au bord de la route.

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0037 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0038

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0039

Merci à nos hôtes qui malgré une grosse affluence nous ont permis de réaliser ces images.


La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 100x100

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0040 La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 0041a

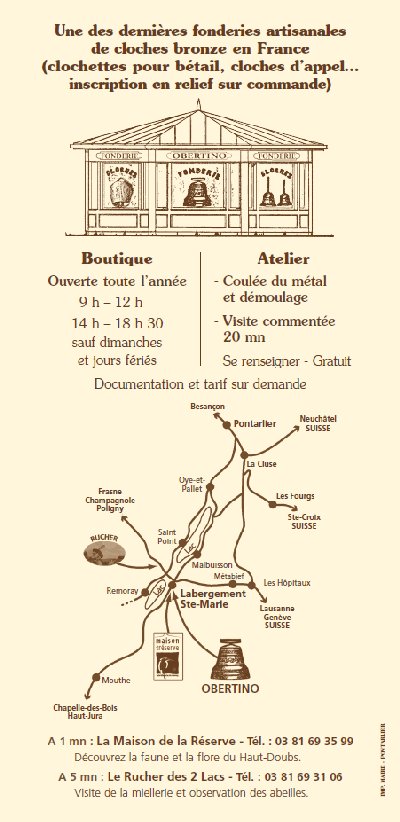

Les visites guidées ont lieu en juillet et août seulement, le vendredi à 16 heures 30. (Visite gratuite, durée 20 minutes environ.)

La Fonderie de cloches-Obertino - Labergement Ste Marie (25) LB_100x100


René JV - le 26 Juillet 2006
Photos noir et blanc - ©️ Collection Obertino
Photos couleurs - La Fonderie de cloches-Obertino - Labergement Ste Marie (25) 40x40 ©️ René JV - 26 juillet 2006
Vidéos - La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Digilap_pour_copyright_40x45 ©️ Rémy JV - 26 juillet 2006
La Fonderie de cloches-Obertino - Labergement Ste Marie (25) Musique: Les trois cloches ©️ Zazapat et son harmonica

Certains visiteurs de ce site m'ayant contacté personnellement pour une commande de cloches, je vous saurai gré de vous adresser dans ce cas, directement à l'adresse du fondeur:

Fonderie Obertino
15 Rue de Mouthe
25160 Labergement - Sainte Marie
Tél 03 81 69 30 72 - Fax 03 81 69 71 51
